上海眾有2020年推出新品全新風管道除濕機
一、產品概述

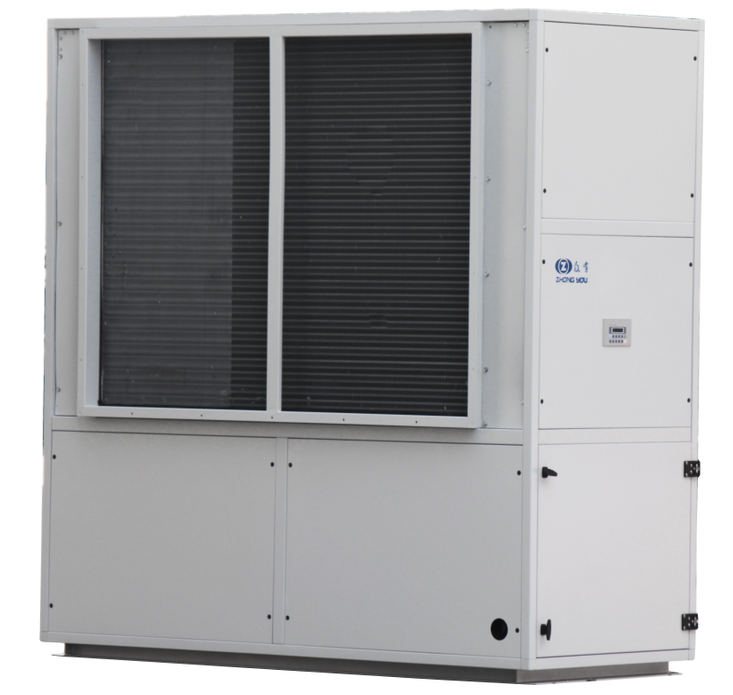

“CGTZ-X”系列全新風管道除濕機是上海公司特種除濕機中的一個系列，是我公司集十多年空調除濕設備的專業設計和制造經驗，系列化開發的新型冷凍除濕設備，適用于國防工程、人防工程、石化行業、航天領域、凈化工程、放射性實驗室、動物實驗室、存放有毒有害物的倉庫或車間等有除濕要求但不允許采用回風的場所。
本系列產品采用專業優化的制冷系統、高效可靠的除濕模式和先進完整的控制概念，采用了大量新材料、新技術和新工藝，各項性能指標優越，并且機組具有非常廣闊的地域適應性，將除濕機的應用提高到一個全新的境界。
二、機組特點
1．空氣處理方式
全新風管道除濕機全部采用室外新風，屬于直流式空氣處理系統。
2．空氣處理特點
為了充分處理室外新風，機組采用“小風量大焓差”的設計理念，與普通除濕機相比，除濕量相同的機組，風量僅為普通除濕機的1/3左右。多排深結構的蒸發器設計有效地保證了空氣處理的要求。
3．廣闊的地域適應性
本系列除濕機能夠很好地適應不同地域范圍對新風處理的要求，有效地控制出風的露點溫度，滿足不同地域工藝條件的規定。
4．能量調節
全新風除濕機依氣候條件變化，可實現能量調節功能。本系列60kg/h以上機型可通過螺桿壓縮機的無級卸載實現能量調節，同時由于電子膨脹閥的出色配合，使制冷系統既安全可靠又高效節能。20kg/h、40kg/h及60kg/h機組可通過單機運行來進行能量調節。
5．結構型式
全新風管道除濕機不帶風機，需另配風機箱，機組的進風方式分左進風和右進風兩種型式。大型機組還可提供上下可拆式結構，以方便安裝運輸。
6．功能多樣
全新風管道除濕機集升溫、調溫和降溫三種功能于一體，其中升溫功能主要用于除濕，無制冷功能，適用于無溫度要求的除濕場所；調溫功能集除濕和制冷于一身，且制冷能力可調，適用于熱負荷變化較大的除濕場所。降溫功能在除濕的同時有制冷功能，但制冷能力不可調，適用于熱負荷較大，對相對濕度無要求的除濕場合。
7．壓縮機及制冷配件
除濕量≤60kg/h機組采用高效渦旋壓縮機，除濕量＞60kg/h機組采用高性能無級調載螺桿壓縮機；主要制冷配件均采用國際著名品牌的產品，通過制冷系統科學合理的優化設計，機組噪音低、運行可靠、能效比高。
8．換熱器
水側換熱器為殼管式換熱器，采用高效換熱管；空氣側換熱器為銅管套鋁翅片式換熱器，采用美國引進的OAK換熱器生產線制造。換熱器結構緊湊、耐壓好、換熱效率高。
9．環保工質，“綠色”概念
機組采用滿足淘汰CFCs工質國家方案要求的R22制冷劑，有利保護地球環境。公司亦可按用戶要求訂制R407c、R134a等HFC工質的除濕機。
10．外殼
機組采用鋼型材框架；折彎件采用日本AMADA成套數控設備加工，具有優良的外觀質量。機組采用拼裝式結構，整體結構緊湊，美觀大方，極富現代氣息。
11． 控制方式
全新風除濕機采用高性能可編程控制器（PLC）進行控制，可靠性好，控制精度高。機組配有友好簡單的全中文人機界面，標準配置為文本顯示器，亦可按用戶要求采用觸摸屏。
12．可選擇的網絡功能
機組可通過PROFIBUS總線實現局域網絡除濕機的群控功能，還可通過調制解調器或以太網模塊實現設備與遠程計算機連接，利用INTERNET進行數據交換，對機組進行遠程監控和故障分析，幫您快速準確地預測及排除故障。
13． 多重保護
機組設有過載、短路、缺相、過熱、高壓、低壓等保護，以及風機、水泵、防火閥連鎖保護。
三、型號表示方法
型號示例：
1． CGTZ60X：表示名義除濕量為60kg/h，進風方式為右進風，適用溫度范圍為18℃～35℃的全新風水冷自動調溫型管道除濕機
2． CGTZ200XZ：表示名義除濕量為200kg/h，進風方式為左進風，適用溫度范圍為18℃～35℃的全新風水冷自動調溫型管道除濕機
3． CGTZ120XB：表示名義除濕量為120kg/h，進風方式為右進風，適用溫度范圍為5℃～35℃的全新風水冷自動調溫型管道除濕機
4． CGTZ150XBZ：表示名義除濕量為150kg/h，進風方式為左進風，適用溫度范圍為5℃～35℃的全新風水冷自動調溫型管道除濕機
四、性能參數表
|
型 號 性 能 |
CGTZ20X |
CGTZ40X |
CGTZ60X |
CGTZ80X |
CGTZ100X |
CGTZ120X |
CGTZ150X |
CGTZ200X |
CGTZ250X |
CGTZ300X |
CGTZ350X |
||
|
CGTZ20XB |
CGTZ40XB |
CGTZ60XB |
CGTZ80XB |
CGTZ100XB |
CGTZ120XB |
CGTZ150XB |
CGTZ200XB |
CGTZ250XB |
CGTZ300XB |
CGTZ350XB |
|||
|
名義除濕量 |
kg/h |
20 |
40 |
60 |
80 |
100 |
120 |
150 |
200 |
250 |
300 |
350 |
|
|
名義制冷量 |
kW |
24 |
48 |
73 |
97 |
120 |
144 |
180 |
242 |
302 |
365 |
425 |
|
|
名義風量 |
m3/h |
1800 |
3600 |
5500 |
7300 |
9000 |
11000 |
13500 |
18000 |
22500 |
27500 |
32000 |
|
|
風 阻 |
Pa |
480 |
|||||||||||
|
電 源 |
380V、50Hz、三相四線制 |
||||||||||||
|
配電功率 |
kW |
9 |
18 |
25 |
40 |
50 |
60 |
70 |
85 |
110 |
135 |
150 |
|
|
制 冷 劑 |
類型 |
R22或R407c |
|||||||||||
|
節流方式 |
熱力膨脹閥 |
電子膨脹閥 |
|||||||||||
|
壓 縮 機 |
類型 |
渦旋壓縮機 |
半封閉螺桿壓縮機 |
||||||||||
|
功率 |
kW |
2×3.7 |
2×8.1 |
2×10 |
32.9 |
39.3 |
49.3 |
60.6 |
76.3 |
99.3 |
124.4 |
139.4 |
|
|
水冷冷凝器 |
水量 |
t/h |
5 |
10 |
15 |
20 |
25 |
30 |
37 |
50 |
63 |
75 |
88 |
|
進出水管徑 |
Rp1-1/4 |
Rp2 |
Rp3 |
DN100 |
DN125 |
||||||||
|
水阻 |
kPa |
40～90 |
|||||||||||
|
外形尺寸 |
長 |
mm |
1500 |
1800 |
2000 |
2000 |
2500 |
2500 |
2800 |
3200 |
3500 |
3500 |
4000 |
|
寬 |
mm |
1000 |
1000 |
1000 |
1300 |
1400 |
1400 |
1500 |
1600 |
1800 |
1800 |
2000 |
|
|
高 |
mm |
1250 |
1450 |
1650 |
1850 |
1950 |
2250 |
2250 |
2700 |
2700 |
3000 |
3000 |
|
|
重 量 |
kg |
400 |
600 |
1200 |
1500 |
2000 |
2200 |
2500 |
3000 |
3500 |
4000 |
4600 |
|
注： 1. 名義工況：大氣壓101.3kPa，干球溫度35℃，相對濕度60%；
2. 機組的進風方式規定如下：面對控制器，從右側進風的為右進風，從左側進風的為左進風。
六、選型計算
由于室外新風隨地域、季節、天氣情況等因素的變化較大，故全新風空調除濕系統的熱負荷和濕負荷變化范圍較大，且相互無簡單的規律性，這就對全新風除濕機的選型設計提出了很高的要求。下面選取幾個典型設計工況做如下的設計計算比較。
1．典型工況①設計計算過程（常規地區）
設計新風工況
B=101kPa tw=35℃ φw=60%
ρ=1.102kg/m3 iw=91.44kJ/kg dw=21.94g/kg
①除濕量要求W=350kg/h；
②風量要求G=32000m3/h。
根據計算公式：G=W/（dw-dL）對相應的數據進行單位互換后列出下式：
（32000×1.102）/3600=（350×1000/3600）/（21.94- dL）
解得： dL=12g/kg
設定機器露點（L點）相對濕度φL=95%
經校核計算得L點（蒸發器出風狀態點）：
tL=17.4℃ φL=95% iL=47.92kJ/kg
空氣露點溫度： td=16.6℃
制冷量： Q0=G（iw – iL）
=（32000×1.102）×（91.44-47.92）/3600
=425kW
根據本樣本性能參數表，選用CGTZ350X型全新風除濕機完全能夠滿足上述空氣處理要求。
2．典型工況②設計計算過程（南海地區）
設計新風工況
B=101kPa tw=31.3℃ φw=75.5%
ρ=1.116kg/m3 iw=88.6kJ/kg dw=22.2g/kg
①除濕量要求W=350kg/h；
②風量要求G=32000m3/h。
根據計算公式：G=W/（dw-dL）對相應的數據進行單位互換后列出下式：
（32000×1.116）/3600=（350×1000/3600）/（22.2- dL）
解得： dL =12.4g/kg
設定機器露點（L點）相對濕度φL=95%
經校核計算得L點（蒸發器出風狀態點）：
tL=17.9℃ φL=95% iL=49.43kJ/kg
空氣露點溫度： td=17.1℃
制冷量： Q0=G（iw – iL）
=（32000×1.116）×（88.6-49.43）/3600
=390kW
根據本樣本性能參數表，同樣選用CGTZ350X型全新風除濕機也完全能夠滿足上述空氣處理要求。
3．典型工況③設計計算過程（高原地區）
設計新風工況
B=88kPa tw=32℃ φw=60%
ρ=0.972kg/m3 iw=86.33kJ/kg dw=21.109g/kg
①除濕量要求W=350kg/h；
②風量要求G=35000m3/h。
根據計算公式：G=W/（dw-dL）對相應的數據進行單位互換后列出下式：
（35000×0.972）/3600=（350×1000/3600）/（21.109- dL）
解得： dL =10.82 g/kg
設定機器露點（L點）相對濕度φL=95%
經校核計算得L點（蒸發器出風狀態點）：
tL=13.7℃ φL=95% iL=41.18kJ/kg
空氣露點溫度： td=12.9℃
制冷量： Q0=G（iw – iL）
=（35000×0.972）×（86.33-41.18）/3600
=427kW
對比上述計算過程可見，對選定的某一特定型號的除濕機只需調整風量即可滿足不同地區全新風處理的要求。對于典型工況③，只需將CGTZ350X除濕機的匹配風量由32000m3/h增加至35000m3/h，即可將空氣露點溫度降至12.9℃。如果風量提高至40000m3/h，也可將空氣的露點溫度降至16.7℃。
