北方型地下工程用除濕空調機--基本型
- 產品優勢Product advantage
機組概況：
地下工程用除濕空調機是我公司集四十余年空調除濕設備的專業設計和制造經驗，通過大量的數據采集和分析，針對地下工程或類似地下工程使用環境，系列化開發了這一新型除濕空調設備，適用于國防工程、人防工程、地鐵車站、航天基地、地下商場、地下娛樂中心等既有一般空調又有除濕要求的場所。
本系列產品運用了全新的設計理念，針對地下工程的熱濕負荷特征度身定制， 并采用了大量新材料、新技術和新工藝，機組同時具有中央空調機和除濕機兩種功能，真正實現一機多用，各項性能指標優越，堪稱新時代的節能環保先鋒。
- 產品介紹
- 應用說明
機組概況：
地下工程用除濕空調機是我公司集四十余年空調除濕設備的專業設計和制造經驗，通過大量的數據采集和分析，針對地下工程或類似地下工程使用環境，系列化開發了這一新型除濕空調設備，適用于國防工程、人防工程、地鐵車站、航天基地、地下商場、地下娛樂中心等既有一般空調又有除濕要求的場所。
本系列產品運用了全新的設計理念，針對地下工程的熱濕負荷特征度身定制， 并采用了大量新材料、新技術和新工藝，機組同時具有中央空調機和除濕機兩種功能，真正實現一機多用，各項性能指標優越，堪稱新時代的節能環保先鋒。
工作原理：
除濕機組系統的運作由除濕機的內循環（制冷劑循環系統）、除濕機的外循環（空氣循環系統）組成;
除濕機的內循環：通過壓縮機的運行→排氣口排出高溫高壓的氣體→進入冷凝器冷卻→變成低溫高壓氣體→通過毛細管截流→變成低溫低壓的液體→通過蒸發器蒸發吸熱→回到壓縮機變成低溫低壓的氣體，如此循環往復。
除濕機的外循環：在正常開機的情況下→通過風機的運行→潮濕的空氣從進風口吸入→經過蒸發器→蒸發器將空氣中的水份吸附在鋁片上→變成干燥的空氣（→經過冷凝器散熱）→從出風口吹出。
機組特點：
1. 功能多樣，一機多用：
機組具有良好的工程適應性，可以實現空調、除濕和除濕調溫三種工況運行模式。機組在空調模式為全負荷運行，可以有效地消除內余熱，大道降低空氣溫度的目的，適合于工程熱符合大的時期；機組在除濕模式為部分負荷運行，主要用于除濕，使用于工程余熱較小、余濕較大的時期，可以在設備能調的配合下，實現低風量運行，確保工程內相對濕度滿足要求，特別適用于地下工程的平時維護管理運行；機組在除濕調溫模式為全負荷運行，適用于地下工程的平時維護管理運行；機組在除濕調溫模式為全負荷運行，適用于平戰結合工程在過渡季節和小余熱、大余溫工況的運行，可以有效地消除室內余溫。
2. 節能運行--熱回收：
利用冷凝熱作為空調機的二次加熱源，降低了機組的運行成本，節約了運行能耗，全面提高機組的節能指標。
3. 結構型式"個性化"：
地下工程用除濕空調機采用模塊化設計理念和組合式結構，由混風過濾段、冷卻再熱段、送風段和主機段組合而成。自由拼裝，連接簡單，拆卸方便。
4. 能量調節：
機組通過使用高性能的螺桿壓縮機或渦旋壓縮機，分級調節實現多種工況運行模式，同時采用變速風機與壓縮機的能調相結合。
5. 直接蒸發，高效制冷：
機組為自帶冷源（直接蒸發式）多功能組合式除濕空調設備，集制冷系統、通風系統和控制系統于一體，與用冷凍水作為二次冷媒的機組相比，簡單、高效，效率提高10%以上；蒸發器配列設計，充分利用蒸發器面積，在50%負荷時，蒸發器效率提高30%以上，制冷效率高。機組安裝方便，現場只需接線、接管即可運行。
6. 壓縮機及冷配：
壓縮機和主要制冷配件均采用國際著名的產品，通過制冷系統科學合理的優化設計，機組噪音低、運行可靠、能效比高。
7. 換熱器：
水側換熱器為殼管式換熱器，采用高效換熱管；空氣側換熱器為銅管套鋁翅片式換熱器，采用美國OAK換熱器生產線制造。換熱器結構緊湊、壓力好、換熱效率高。
8. 環保工質，"綠色"概念：
機組采用滿足淘汰CFC工質國家方案要求的R22制冷劑，有利地地球環境。公司亦可按用戶要求訂制R407C、R134a等HFC工質的除濕機。
9. 外殼：
機組采用國內外流行的高強度鋁型材框架；拆彎件采用日本AMADA數控設備加工，具有優良的外觀質量。機組采用拼裝式結構，整體結構緊湊，美觀大方，及富現代氣息。
10. 全自動控制：
機組全面應用現代控制技術，優化控制模型，采用先進的PLC作為控制系統，自帶控制柜，確?？刂凭?，且完美實現機電一體化。機組配有友好簡單的全中文人機界面，標準配置為文本顯示器，亦可按用戶要求采用觸摸屏。
11. 可選擇的網絡功能：
機組可通過調制解調器或以太網模塊實現設備與遠程計算機連接，利用INTERNET進行數據交換，對機組進行遠程監控和故障分析，幫您快速準確地預測及排除故障，還可通過PROFIBUS總線實現局域網絡機組的群控功能。
12. 多重保護：
機組設有過載、短路、缺相、過熱、高低壓等保護，以及風機、水泵、防火閥連鎖保護。
13. 功能段介紹：
混風過濾段：使新風和回風進行混合，并對混合空氣進行過濾處理，主要包括新風法蘭、回風法蘭和初效過濾器。
冷卻再熱段：對空氣進行相應的熱濕處理，主要包括蒸發器和風冷冷凝器。
送風段：將處理后的空氣輸送到目的地，主要包括變速風機和減震裝置，出風方式為上出風。
主機段：對制冷工質進行壓縮冷凝處理，主要由壓縮機和水冷冷凝器等制冷元器件和電器控制系統組成（對Ⅰ型機還包括風機）。
其它：本公司還可以根據用戶實際需求增設中效過濾段、中間段等輔助功能段，以滿足不同場合的空氣處理要求

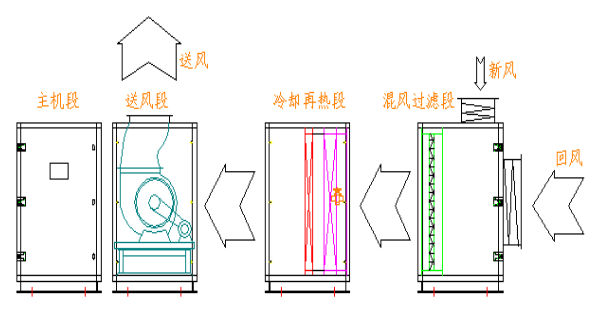

14. 功能結構示意圖：

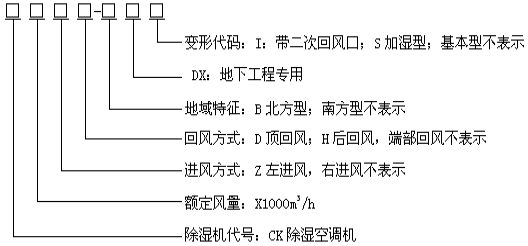

型號編制說明：
備注說明：
進風方式規定如下：面對控制器，回風口在左側的為左進風，回風口在右側的為右進風；
本系列機組的冷卻水進出口與控制器呈異側分布，即控制器在正面，冷卻水進出口在背面。
型號示例： CK12-DX 表示名義風量為12000m3/h，回風方式為端部回風的南方型地下工程用除濕空調機，面對機組控制器，回風口在右側。
北方型-基本型性能參數表：
|
型 號 |
CK9-BDX |
CK12-BDX |
CK15-BDX |
CK18-BDX |
CK20-BDX |
CK25-BDX |
CK30-BDX |
CK35-BDX |
CK40-BDX |
CK45-BDX |
|
|
制冷量 |
KW |
55 |
68 |
85 |
102 |
125 |
153 |
175 |
210 |
242 |
276 |
|
除濕量 |
Kg/h |
32 |
40 |
50 |
60 |
75 |
90 |
100 |
120 |
135 |
150 |
|
風量 |
M3/h |
9000 |
12000 |
15000 |
18000 |
20000 |
25000 |
30000 |
35000 |
40000 |
45000 |
|
機外余壓 |
Pa |
500 |
500 |
650 |
650 |
650 |
700 |
700 |
700 |
700 |
600 |
|
噪音 |
dB(A) |
72 |
74 |
74 |
75 |
75 |
81 |
80 |
80 |
80 |
84 |
|
冷卻水量 |
T/h |
12 |
14 |
18 |
20 |
24 |
30 |
36 |
44 |
48 |
56 |
|
壓縮機功率 |
kw |
6.82 |
7.5×2 |
10.5×2 |
11.3×2 |
15×2 |
18.8×2 |
45 |
56 |
62 |
67 |
|
機組重量 |
kg |
1260 |
1330 |
1650 |
1760 |
2050 |
2260 |
2940 |
3190 |
3530 |
4100 |
|
機組功率 |
KW |
17.1 |
19.5 |
29 |
30.6 |
41 |
55.6 |
66 |
76 |
81 |
102 |
北方型-S型（帶加濕器）性能參數表：
|
型 號 |
CK9-BDX-S |
CK12-BDX-S |
CK15-BDX-S |
CK18-BDX-S |
CK20-BDX-S |
CK25-BDX-S |
CK30-BDX-S |
CK35-BDX-S |
CK40-BDX-S |
CK45-BDX-S |
|
|
制冷量 |
KW |
55 |
68 |
85 |
102 |
125 |
153 |
175 |
210 |
242 |
276 |
|
除濕量 |
Kg/h |
32 |
40 |
50 |
60 |
75 |
90 |
100 |
120 |
135 |
150 |
|
風量 |
M3/h |
9000 |
12000 |
15000 |
18000 |
20000 |
25000 |
30000 |
35000 |
40000 |
45000 |
|
機外余壓 |
Pa |
500 |
500 |
650 |
650 |
650 |
700 |
700 |
700 |
700 |
600 |
|
噪音 |
dB(A) |
72 |
74 |
74 |
75 |
75 |
81 |
80 |
80 |
80 |
84 |
|
冷卻水量 |
T/h |
12 |
14 |
18 |
20 |
24 |
30 |
36 |
44 |
48 |
56 |
|
壓縮機功率 |
kw |
6.8×2 |
7.5×2 |
10.5×2 |
11.3×2 |
15×2 |
18.8×2 |
45 |
56 |
62 |
67 |
|
機組重量 |
kg |
1260 |
1330 |
1650 |
1760 |
2050 |
2260 |
2940 |
3190 |
3530 |
4100 |
|
機組功率 |
KW |
17.1 |
19.5 |
29 |
30.6 |
41 |
55.6 |
66 |
76 |
81 |
102 |
機組名義工況：
|
蒸發器側 |
冷凝器側 |
備注 |
||||
|
水冷式 |
風冷式 |
|||||
|
干球溫度℃ |
相對濕度％ |
進水溫度℃ |
出水溫度℃ |
干球溫度℃ |
濕球溫度℃ |
|
|
27 |
60 |
30 |
35 |
35 |
-- |
-- |
